產品介紹

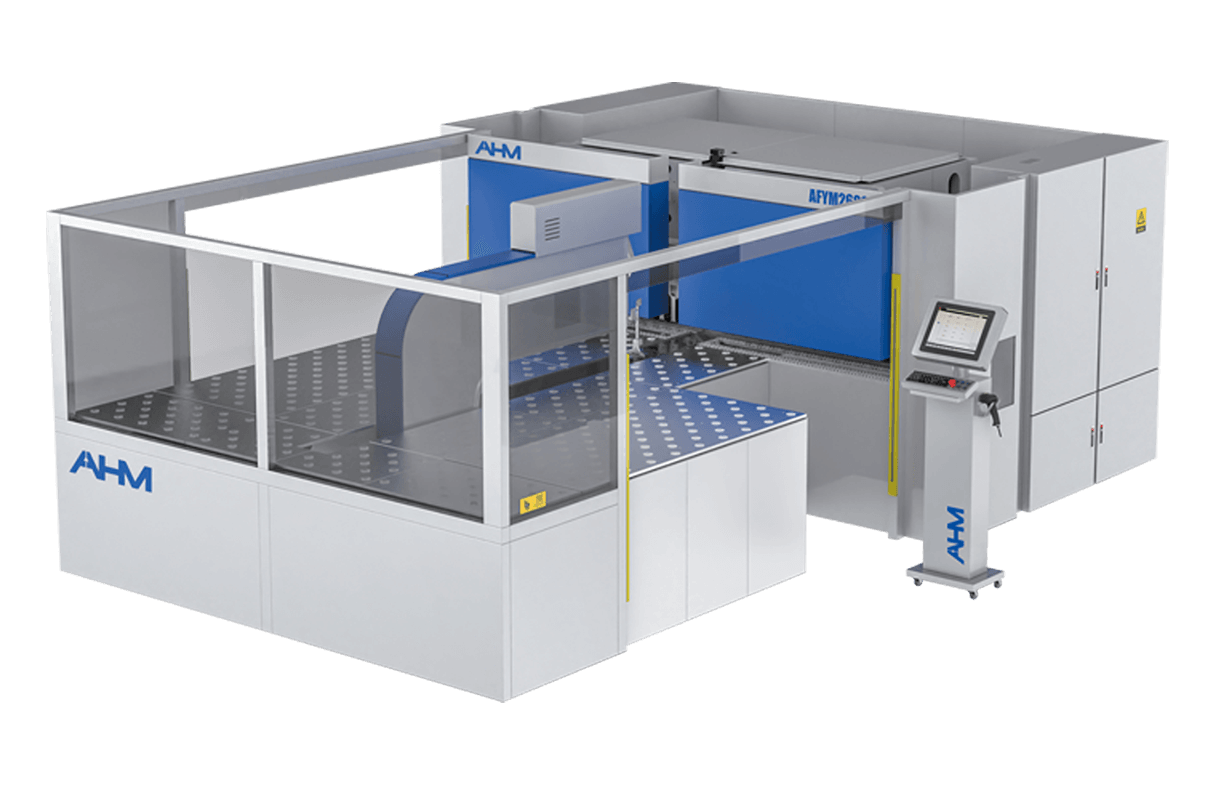

自動拼刀折彎中心
產品說明
現代金屬板材加工在競爭的環境下，不能沒有一種靈活的鈑金件存儲設備，提高生產力的最大潛力不在於加工設備本身，而是自動化鈑金件儲存的能力，特別是在不連續的上下料與準備前生產機器的待機時間。以一個整廠規劃來看，一台昂貴的加工設備須經常運作二十四小時才能符合經濟效應，而鈑金自動倉儲系統和其保證材料的高迴轉率是企業最佳的解決方案。
產品特點
-
該機採用建築鋼構管材結構，日本進口管材，精度高。
-
床身與移動梁均採用整體焊接結構，7米龍門銑精加工，然後再進行振動時效處理，可以完全消除焊接及加工的適應力，剛性好、精度高、可保持長時間使用不變形。
-
採用基於中文作業系統的人機觸控介面專用數控系統，集成控制專用功能模組，功能強大，人機介面好，操作簡單。
規格表
左右滑動瀏覽更多資訊
| 型號 | |||||||
| 參數名稱 | 單位 | AFYD15 | AFYM15 | AFYM16 | AFYM21 | AFYM26 | |
| 加工板厚（碳鋼） | mm | 1.5 | 1.5 | 2.0 | 2.0 | 2.0 | |
| 加工板厚（不鏽鋼） | mm | 1.2 | 1.2 | 1.5 | 1.5 | 1.5 | |
| 可旋轉對角線 | mm | 2000 | 2000 | 2000 | 2500 | 2950 | |
| 最小折彎尺寸（長） | mm | 200 | 350 | 350 | 350 | 350 | |
| 最小折彎尺寸（寬） | mm | 200 | 200 | 200 | 200 | 200 | |
| 最大折彎高度 | mm | 170 | 170 | 170 | 200 | 200 | |
| 折彎角度 | ° | -45...+45 | -45...+45 | -45...+45 | -45...+45 | -45...+45 | |
| 控制軸數 | Pcs | 13 | 19 | 17 | 19 | 19 | |
| 下行速度 | mm/s | 200 | 200 | 200 | 200 | 200 | |
| 折彎速度 | mm/s | 200 | 200 | 200 | 200 | 200 | |
| 馬達能耗 | kw | 6.0 | 8.5 | 7.5 | 10.8 | 15 | |
| 外型（長） | mm | 4500 | 4500 | 4500 | 5500 | 6000 | |
| 外型（寬） | mm | 2500 | 2500 | 2900 | 3300 | 3900 | |
| 外型（高） | mm | 2450 | 2450 | 2000 | 2060 | 21000 | |
| 重量 | kg | 8800 | 9800 | 16500 | 18500 | 25100 | |
| 折彎長度 | mm | 1500 | 1600 | 1650 | 2140 | 2680 | |
